AQ7280應用廣泛，可以滿足從光接入網到核心網分析的所有測試測量需求。AQ7280 OTDR能為您帶來：

• 安全可靠：堅固的機身設計，支持在惡劣的 現場條件下工作。成熟的操作系統不但能夠確保 測量的穩定性，做出快速響應，而且其防護軟件 還可以出色地抵御病毒攻擊。

• 操作方便：采用多點式觸摸屏與硬鍵按鈕相 結合的雙操作模式。通過全新的應用軟件，可以 實現全自動測量并輕松查看分析結果。

• 閃電速度：閃電開機。多任務處理可大幅提 高測試效率。通過無線連接可第一時間獲得測量 報告。

外觀設計




友好、快速的功能——一切盡在指尖！

多任務處理

提高測試效率!
在高效操作系統的管理下，可同時執行多個功能。
如今用戶在對特定纖芯執行OTDR測量的同時，還可以確認其他纖芯的光功率和連接器的端面質量。

雙操作模式

觸摸屏與硬鍵按鈕相結合!
可用手指輕點、滑動、縮放或按壓操作儀器屏幕。既可以 選擇8.4英寸高分辨率多點觸控的電容式觸摸屏，也可以 隨心所欲地選擇硬鍵按鈕的任意組合。
這使OTDR的操作 實現了前所未有的快捷!

閃電開機

不超過10秒鐘!
AQ7280從關機狀態到測量準備僅需 幾秒鐘時間，這完全歸功于最新的高速硬件 和高效的操作系統。
測量隨時待命！

Smart Mapper

一鍵測量、完整的網絡特性、輕松閱讀報告
只需按一個按鈕，儀器將利用多個不同的脈寬來進行測量，利用智能算法對線路中的事件進行發現與描述。
簡單的圖標式視圖方便描述線路事件點。通過用戶自定義的閾值，可直接執行通過/失敗判斷。
可輕松切換曲線視圖，便于手動補充分析。(選擇/SMP選件時可用)

多光纖測量

數據庫視圖、分組、快速瀏覽網絡特性
數據庫視圖中包含基于OTDR的應用功能。
可指導用戶按順序跟蹤多個光纖的測量情況。
特定纖芯的OTDR曲線、光功率和連接器的表面圖像被劃分為一組。
利用通過/失敗判斷，可輕松描述纖芯性能。

無線連接

遠程控制、遠程數據傳輸
利用安裝WindowsTM操作系統的設備和無線路由連接技術。
可以遠程控制OTDR。運用FlashAiTM技術。
，可以將測量結果從OTDR傳輸?shù)竭\行windowsTM操作系統的設備上。此外，通過郵件/文件傳輸軟件發送結果/報告可方便直接生成報表。

鷹眼功能

及時準確地定位斷點位置
在長距離測量范圍內盡可能實現高采樣分辨率，從而降低距 離偏移誤差。
介于距離偏移誤差相對較小，用戶可以準確定位實際的斷點位置，距離精度高。
定位越快，修理越及時。

15小時電池續航能力

持續不斷地供電
想象一下，在遠程工作站的整個工作時段內，用戶都不必擔心電池電 量耗盡的問題。AQ7280鋰電池擁有的強勁電力，可使它在Telcordia標準條件下持續供電15個小時。并且，即使激光一直處于打開狀態，續航時間也可長達10個小時！

模塊化設計

提供全范圍選擇
共有9個OTDR模塊可供選擇，包括從單模到多模、低動態范圍到超大動態范圍以及2波長到4波長。
用戶可根據自身需求為儀器定制光功率計、光源、可見光源以及光纖端面探測器等等。

連接器的質量保證

放大、檢測、全面固定
采用高性能LightelTM纖端面探測器，使光纖連接器表面實現可視化，便于檢查劃痕和污漬。
減少了90%光纖光纜的問題。

方便網絡故障排查的優越功能

PDF 報告

內置后期處理軟件，用于生成PDF格式的OTDR報表。
報表模板的結構靈活，可滿足用戶對報表的要求。
通過AQ7280的無線連接，PDF報表可通過網絡傳輸，用于及時匯報。

對間歇性斷網的監視

在寒冷天氣條件下，因光纖彎曲或連接松動會導致光網連接時斷時續。要識別這種間歇性斷網就需要用到定期監視和高 級分析算法。
OTDR預約測量功能有助于監視用戶自定義測量周期和間隔內的特定纖芯。
測量結果將與參考波形作比對，并會對任何差異進行分析。
根據用戶自定義損耗閾值，識別特定距離的差異并記錄其發生的時間。(選擇/MNT選件時可用)

宏彎探測器

通過單鍵操作就可以獲得在同一根光纖上的的多個波長曲線。借助OTDR的高級分析功能中的宏彎定性分析。
當同一事件點在不同波長下?lián)p耗的差異超過用戶設定的閾值時，這樣宏彎點就被發現了。
這樣用戶可以立刻對光纖網絡中的宏彎事件進行識別與定位。

故障定位器

通過結果OTDR的應用功能，可簡單識別光纖上的斷點位置。
智能算法可靈活適應選中的點對點或PON網絡拓撲結構。
距離信息視圖簡潔，方便理解。
通過輕松地切換曲線視圖，可獲得更多的詳細分析結果。

PON 優化

利用出色的硬件性能和先進的分析算法，AQ7280*可以通過多端口分路器(高達1×128)準確地描述無源光網絡(PON)。 PON模式可以幫助初學者或?qū)I(yè)用戶基于PON拓撲信息輕松進行OTDR測量設置，以獲得最佳測量效果。短事件盲區和高采樣 分辨率讓用戶能夠檢測到近端位置上的連接器，近似0.5米(低于20英寸)。 通過內置光學截止濾波器和專用測量端口，AQ7283F模塊可以實現PON網絡的在線測量與維護。 *適用于選中的AQ7280模塊。

多語言支持

光功率計和低光功率計

測試發送器或網絡性能時，可以將光源的光功率值顯示為絕對值或相對值。測量結果可以保存供參考使用。 此選件是光纖安裝和維護過程中的寶貴測試儀器。 可以對校準波長和可選波長進行設置，測量單模和多模光纖，也可以檢測連續波和調制波。可以選擇普通功率計或者低光功率計*，這兩個選件的規格和功能不同。 *將選中的OTDR單元作為選件時適用。

穩定光源*

光源輸出穩定連續光，與光功率計組合使用，用來準確測量點到點的衰減。通過調制光功能，也可以輸出 270Hz/1kHz/2kHz的調制光，用于在現場光纖網絡中識別光纖或連續性檢查。 *將選中的OTDR單元作為選件時適用。

可見光源

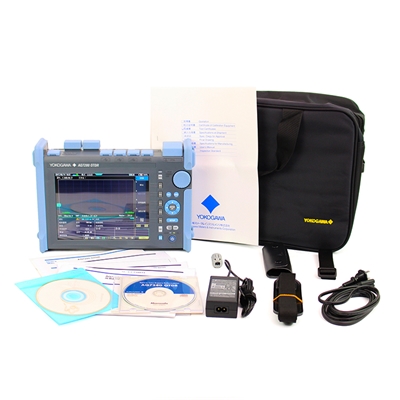

AQ7280 OTDR主機

OTDR單元
