AT800光時域反射儀OTDR
- 推薦理由：
全國服務電話：400-800-1810、189-8062-7015
產品介紹/ Products
演示視頻
主要特點
7英寸全觸摸屏，專業、快捷的UI(用戶界面)和UE（用戶體驗）
輕巧、便攜、功能全面、平板電腦設計理念
優秀的光學性能：事件盲區最小1m，衰減盲區最小5m
動態范圍:28dB-30dB
最短距離分辨率：5 cm
續航時長：12小時
功能全面：選件支持VFL、功率計、光源及光纖端面檢測儀
應用場景：
FTTH 網絡施工、部署、維護、認證
局域光纖網施工、部署、維護、認證
城域光纖網施工、部署、維護、認證
優化的高效率設計：
技術參數
型號 | AT810 | AT820 | AT830 |
波長 | 1310nm±20nm；1550nm±20nm；1625nm±20nm | ||
動態范圍(dB) a | 30/28/27 | 34/32/31 | 37/35/34 |
事件盲區（m）b | 2 | 1 | 1 |
衰減盲區（m）c | 10 | 5 | 5 |
脈沖寬度 | 5ns 10 ns 30 ns 50 ns 100 ns 200 ns 500 ns 1μs 2μs 5μs 10μs 20μs | ||
量程范圍 | 100m 400m 1.5km 3km 6km 12km 25km 50km 100km 200km 400km | ||
采樣分辨率 | 0.1~12.8 | 0.05~12.8 | 0.05~12.8 |
采樣點數 | 最高64000 | ||
群折射率范圍 | 1.30000~1.70000 | ||
測距不確定性 | ±（0.75m+0.005%×光纖長度+采樣分辨率） | ||
群折射率范圍 | 1.30000~1.70000 | ||
線性度(dB/dB) | 0.05 | ||
損耗閥值(dB) | 0.01dB | ||
損耗分辨率(dB) | 0.001 dB | ||
反射精度(dB) | ±2 dB | ||
測量時間范圍 | 5s~5min，實時 | ||
實時刷新速率 | 4場/s | ||
顯示屏 | 7in （178mm）、800×480 TFT 室外增強型觸摸屏 | ||

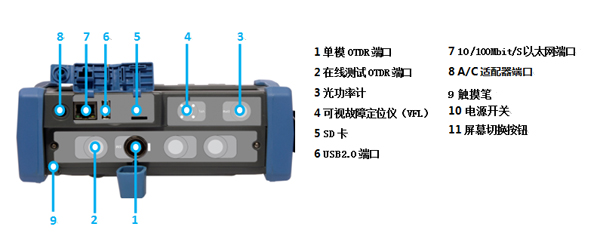

接口 | USB2.0 ×1， USB供電 DC5V±0.05V@500mA RJ45×1， LAN，10M/100M Macro SD×1，支持最大64GB | ||
存儲 | 1GB內存（支持10000條OTDR曲線） 8GB SD卡 （支持80000條OTDR曲線）選件 | ||
電池 | 7.4V 5300mAh 鋰電池組，39.22Wh支持最大12小時連續工作時間 | ||
整機功耗 | <3W | ||
電源 | 電源交流/直流適配器：交流輸入100-240V 50~60Hz 直流輸出12V 1.5A 總功率：18W 最大 | ||
連接器類型 | 接口：標配PC，選配APC（訂購時請聲明） 適配器：標配FC，選配SC/ST/LC（訂購時請聲明） | ||
機械與環境參數 | |
尺寸(長*寬*高) | 196*172*72mm |
重量(含電池) | ＜2kg |
操作溫度范圍 | -10℃~+50℃ |
存儲溫度范圍 | -40℃~+70℃ |
相對濕度 | 0%-95% 非凝結 |
基本功能 | |
測量模式 | 手動、自動、實時 |
自定義門限設置 | 8組 |
測距偏移設置 | 具備，且可顯示負事件 |
界面風格 | 4種可選 |
自動修正 | 具備 |
在線幫助 | 具備 |
恢復出廠設置 | 具備 |
支持中文命名 | 具備 |
屏幕截圖功能 | 具備 |
觸屏軟鍵盤輸入 | 具備 |
瀏覽器 | 具備 |
定時關機與休眠 | 具備 |
雙波長測試 | 具備 |
實時測試 | 具備 |
語言 | 中、英、西（法、俄、意、葡、德、韓、阿拉伯為選件） |
遠程測試 | 具備 |
云應用管理 | 具備 |
選件技術參數 | |
在線測試 | 1625nm±20nm |
光功率計 | 1310 nm/1550nm/1490nm，-50dBm~+27dBm，±0.23dB精度 |
穩定光源 | 1310 nm/1550nm，-7dBm |
可視故障定位儀 | 650 nm±10 nm，10mW，激光安全性二級 |
光纖端面檢測器 | 200X/400X放大器，USB接口 |
光纖清潔筆 | 200次 |
標準配件
